切断(cutting)
溶断器
各種溶断器

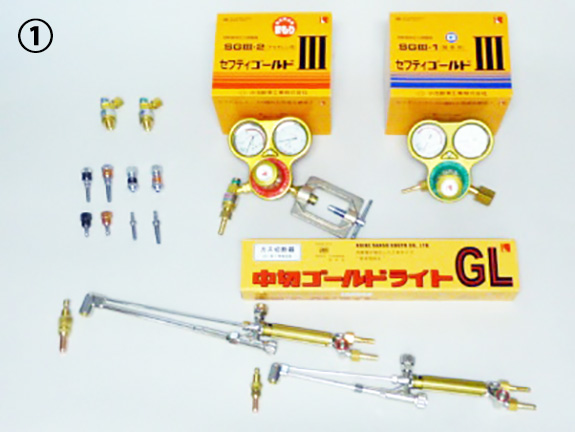

・小池酸素工業の溶断器 ・朝日溶断器のＬＰＧ火口 ・ヤマト産業の調整器 ・阪口製作所の溶断器・ＬＰＧトーチバーナー

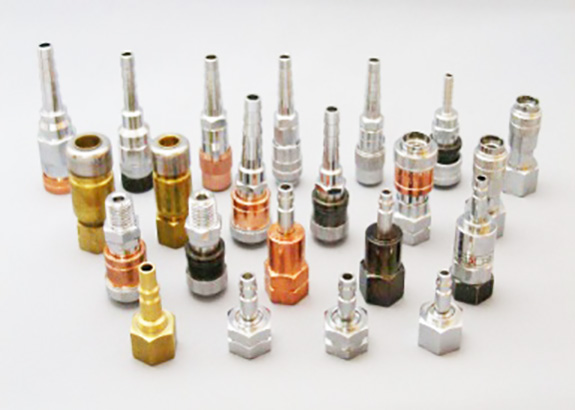

各種ガス溶断用ジョイント
お持ちの吹管、調整器、ホ－ス等つけるだけで、ワンタッチ接続となり、脱着が迅速にできます。また、誤接続防止のため、間違えて接続することはありません。

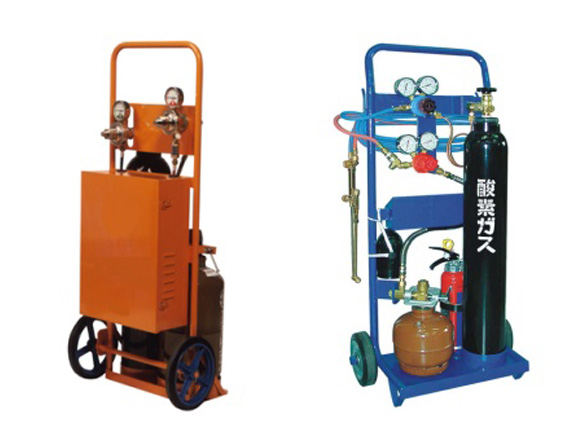

運搬式ガス溶断器セット
あらゆる出張現場での溶接・切断・加熱作業に必要な器具をセットした商品
- 小型で車輪付なので移動がラクラク
- 酸素0.5㎥、アセチレン0.2㎏のセットから酸素2㎥、アセチレン2㎏のセットまで
メーカーと商品名
- フジのコアラ
- ヤマト産業のウエルディングパック
- 阪口製作所のキャラバンパック
- カミマルのＫＳ（パンダ・コンシャン・ランラン）
溶断用アクセサリー

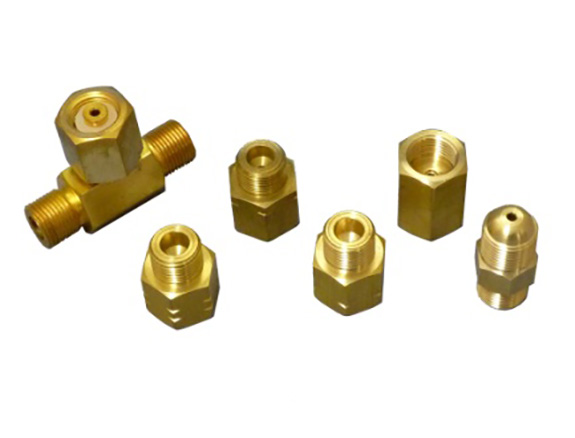

ボンベ変換継手
ＢＳＢＭ製
| 品名 | 全長㍉ | 重さg | 用途・ネジサイズ |
|---|---|---|---|
| オスオス ラコール | 51 | 153 | 関西式ボンベと関東式調整器の接続に W23／14山（R）右オス－W22／14山（P）右オス |
| メスメス ラコール | 40 | 151 | 関東式ボンベと関西式調整器の接続に W22／14山（P）右メス－W23／14山（R）右メス |
| 左メス－右オス | W22／14山（P）左メス－右オス | ||
| 右メス－左オス | W22／14山（P）右メス－左オス | ||
| HEメス－右オス | W21／14山（P）左メス－W22／14山（P）右オス | ||
| 三つ又（T字型） | W22／14山（P）右ナット－右オス×2 | ||

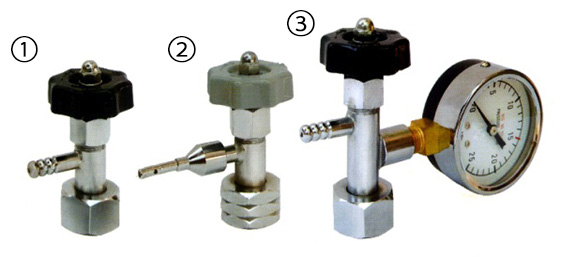

吸入バルブ（調節弁）
用途：高圧ガス容器に直接取付け、大気に流量を調整しながらガスを放出、または、封入できます。（大気放出用、風船充気用）
③は計圧計としても使えます。圧力計は25ＭＰａ計
（関東式酸素、窒素、アルゴン、炭酸容器等）
| NO. | 品名 | 入口接続 | 出口接続 | 使用圧力 | 全長 | 重さ | 使用ガス |
|---|---|---|---|---|---|---|---|
| ① | OX | W22／14（P）袋ナット右 | ホース差8Φ | 15MPa | 760㍉ | 200g | O2、N2、Ar、CO2 |
| ① | H2 | W22／14（P）袋ナット左 | H2 | ||||
| ① | HE | W21／14（P）袋ナット左 | HE | ||||
| ② | HE－4.5Φ | W21／14（P）袋ナット左 | 先端4.5Φ | 220g | HE | ||
| ③ | OX－圧力計付 | W22／14（P）袋ナット右 | ホース差8Φ | 420g | O2、N2、Ar、CO2 |
ハンドルの色は ＯＸ → 黒色 、Ｈ２ → 赤色 、ＨＥ → ねずみ色

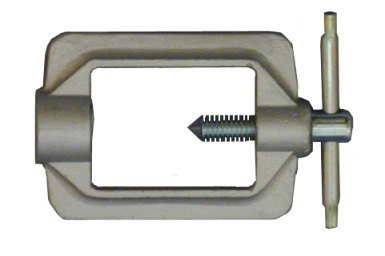

ガット（アセチレン枠）
メーカー問わず、アセチレン調整器本体に取付可能です。

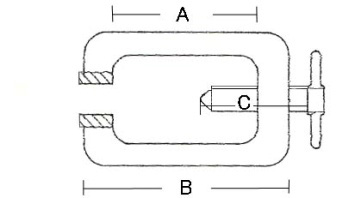

Ａ：67㍉ Ｂ：111㍉
Ｃ：48㍉ 押しネジのネジ部の長さ（先端含む）
重さ 475ｇ

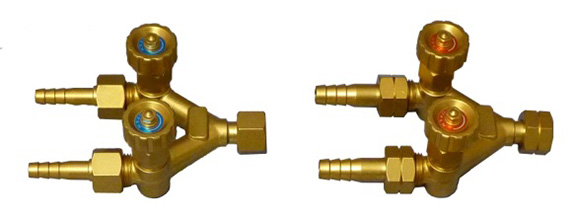

三つ又バルブ
調整器の出口に接続したりホースの中間に接続したりと使え、バルブがあるので、流量の調整や切替に使える。
| 品 名 | 入 口 | 出 口 |
|---|---|---|
| サンソ | M16右ナット | ホース差8φ （M16右接続） |
| サンソ 竹の子式 | ホース差8φ | |
| ガ ス | M16左ナット | ホース差10φ （M16左接続） |
| ガ ス 竹の子式 | ホース差10φ |
サンソ・・サンソ以外に窒素、アルゴン等にも使えます。
ガ ス・・主にアセチレ、プロパン
細径（5φ）ホース用もあります。

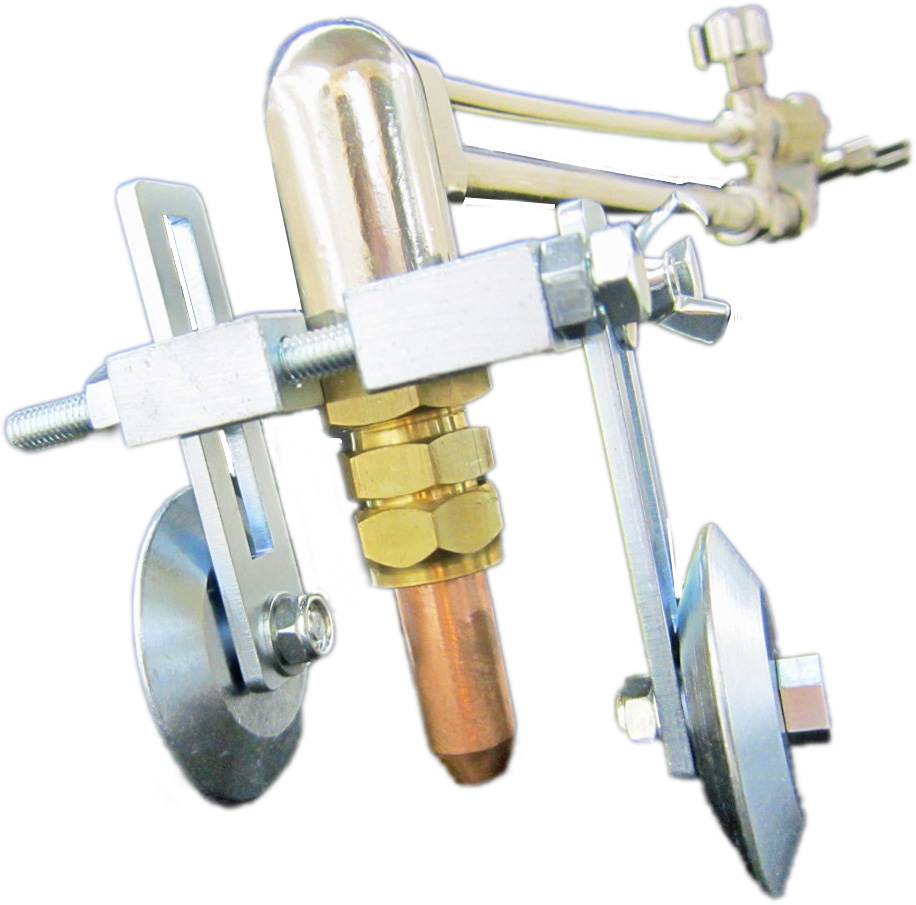

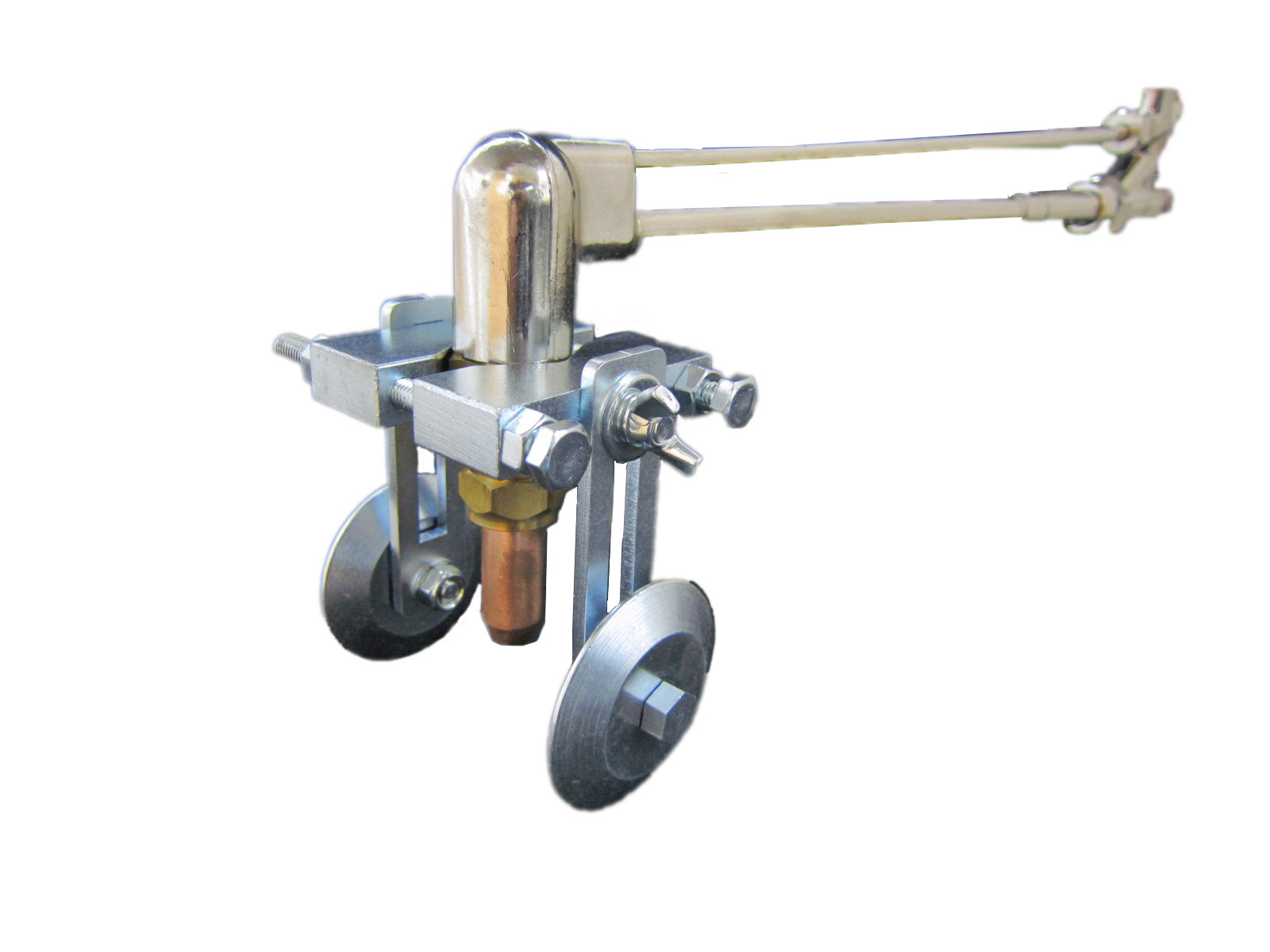

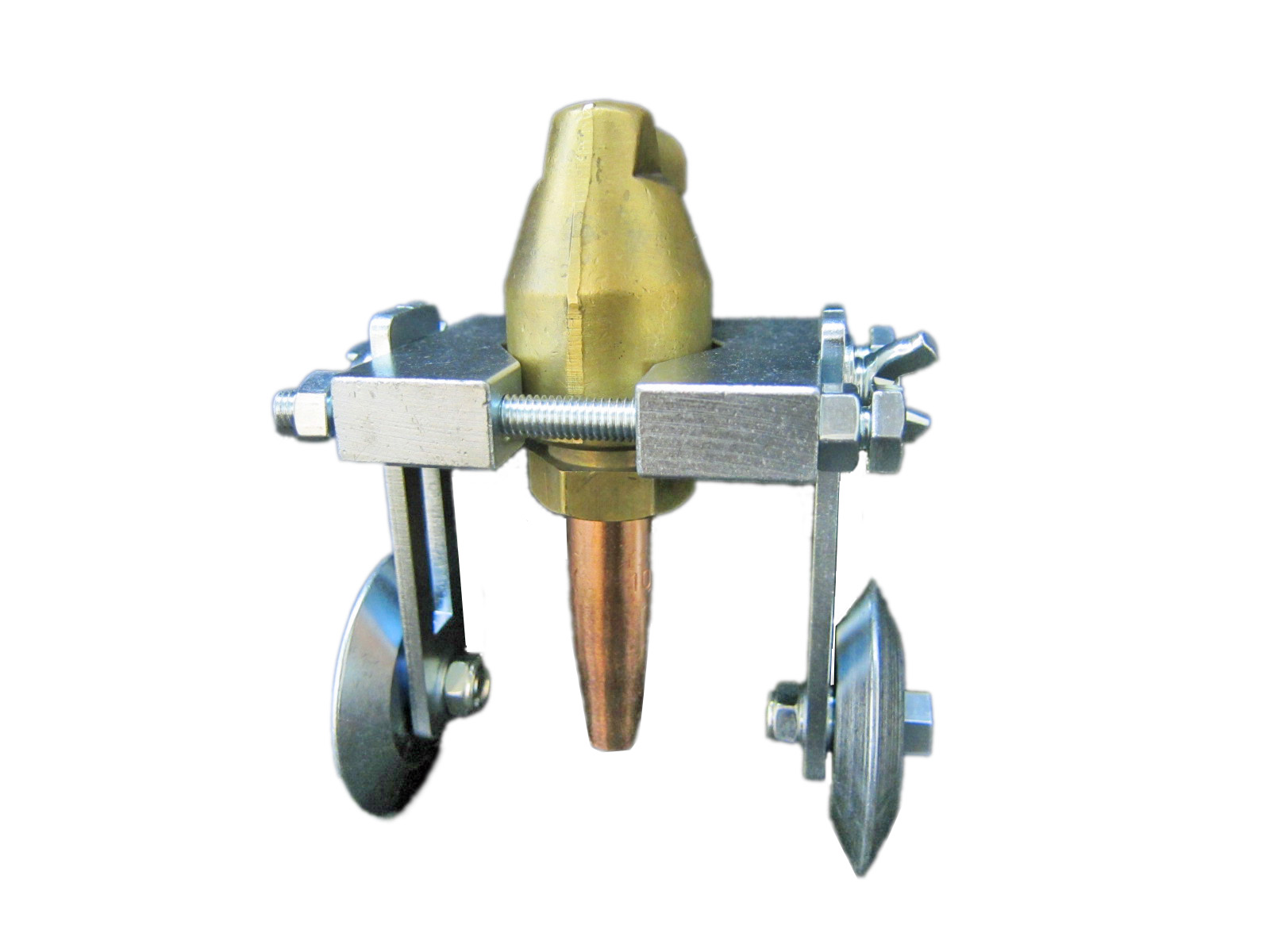

切断用誘導輪

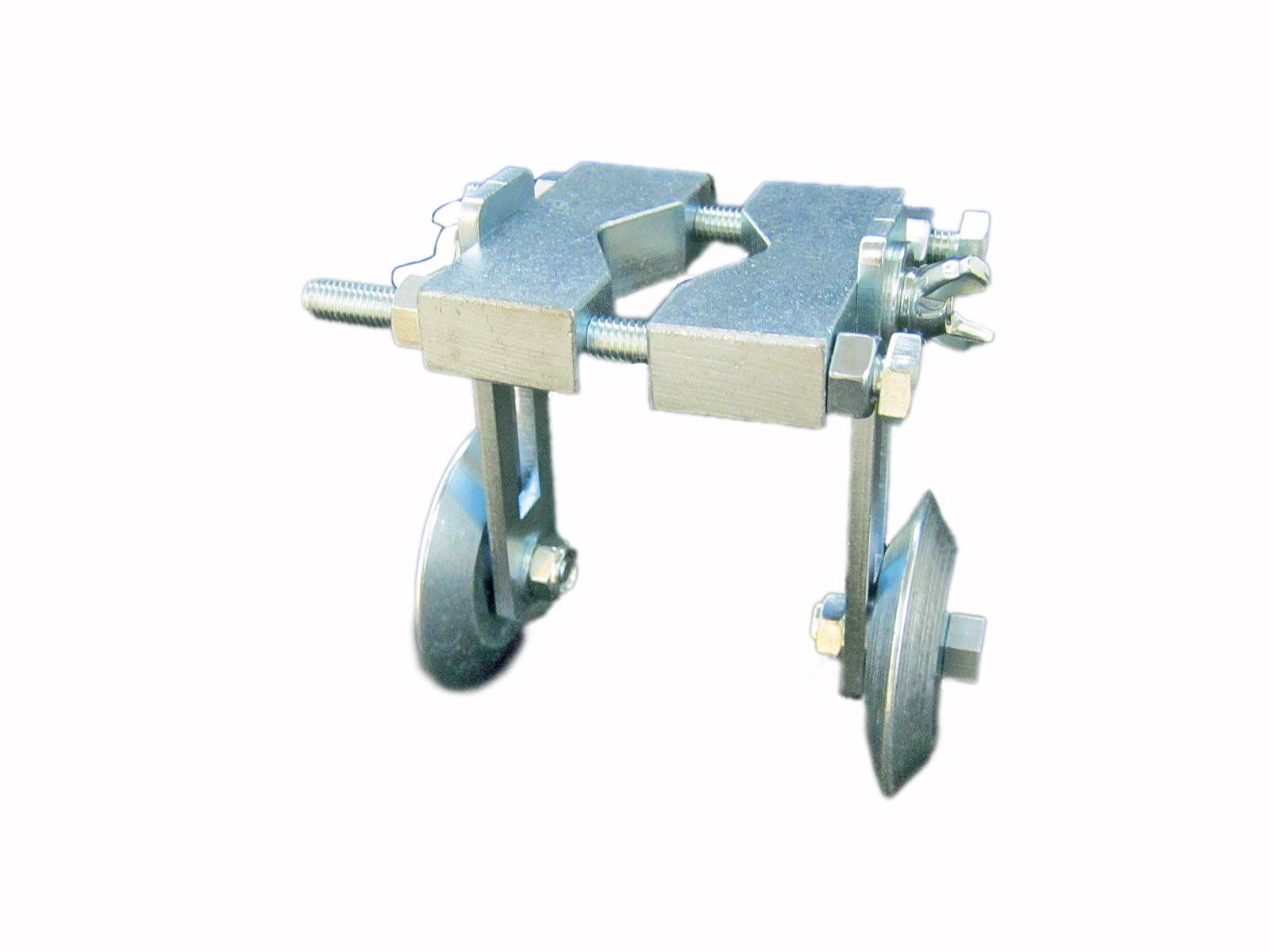

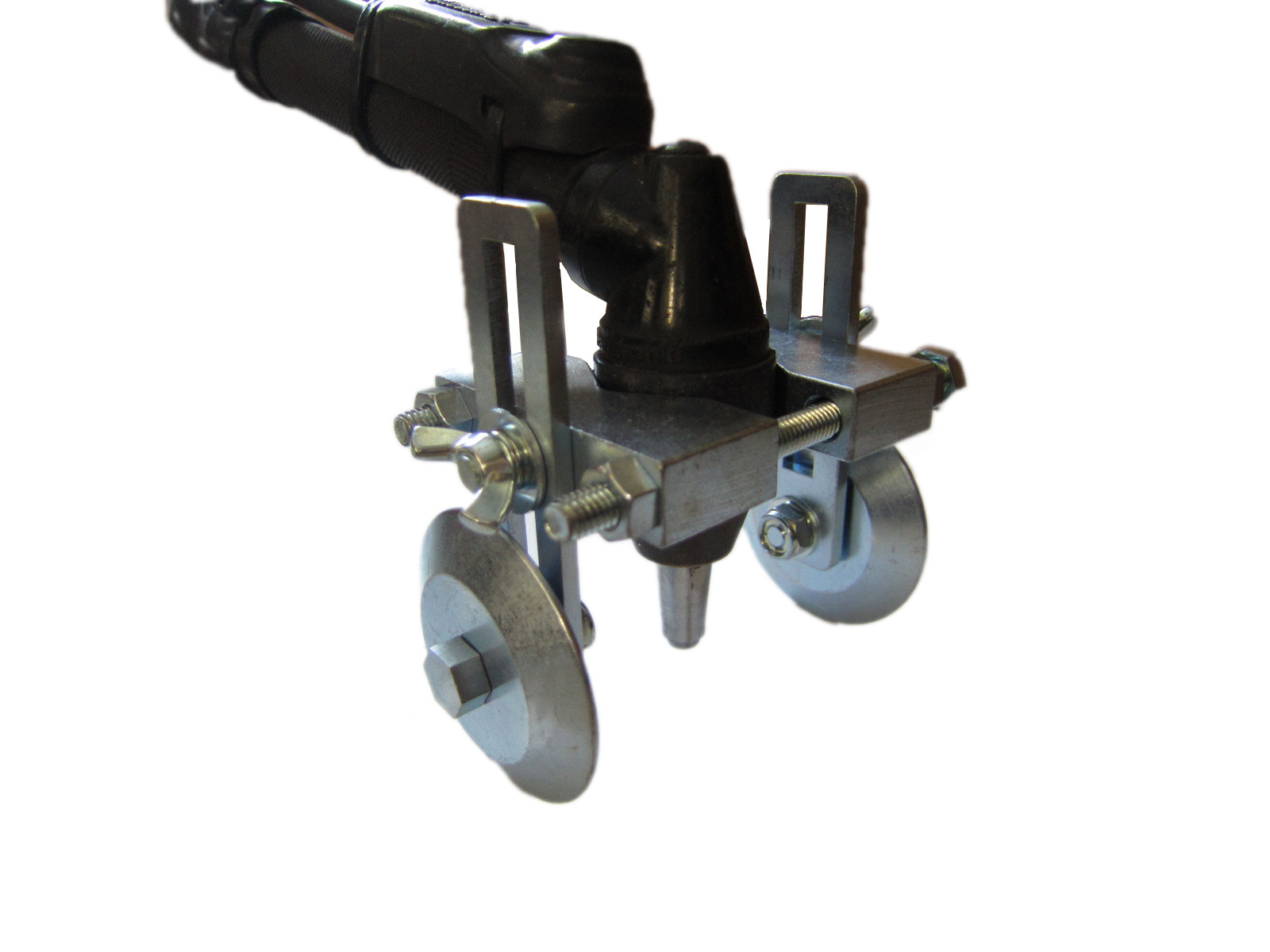

NS直線誘導輪 （二輪）
高さ調整幅 ：25㍉まで トーチ頭部 接続部の間口 ：１６Φ～３6Φ （ＴＩＧ・プラズマは絶縁部に接続してください） |
| サイズ ：高さ91㍉ × 奥行き56㍉ × 幅84㍉（最小）～110㍉（最大） |
| 重 量 ：510ｇ 車輪直径 ：48㍉ |
| 日本製 |
片側の車輪をはずして、片輪（１輪）走行も可能です

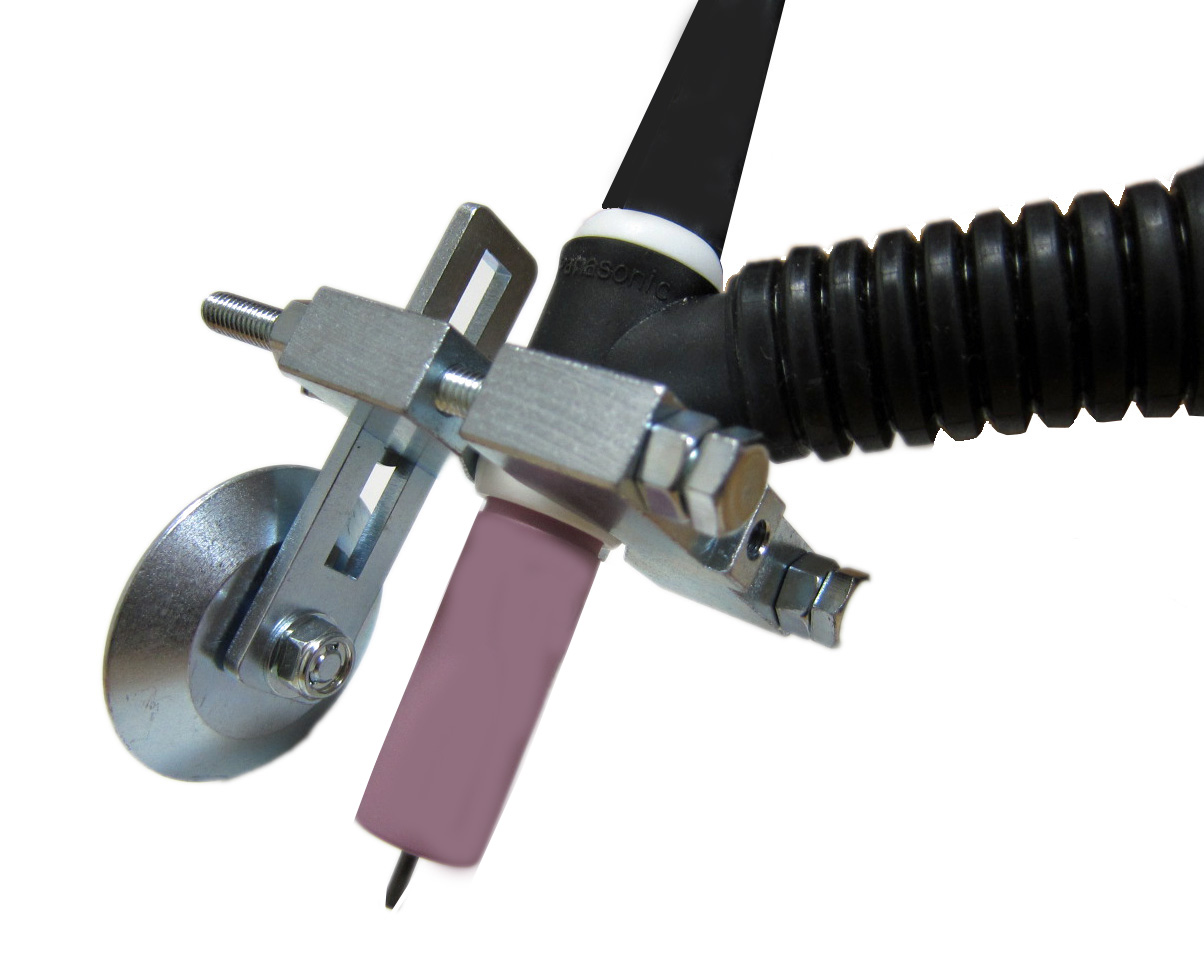

ＴＩＧトーチ・プラズマトーチの直線治具として、ご使用する場合は誘導輪本体のふれないで下さい。
手持ちの切断器、ＴＩＧトーチ、プラズマトーチが使え、より精度の高い直線加工が可能。
直線の案内車として、多様なトーチが使え、切断では中切・Ａ切・中圧式と幅広く使えます。
火口・ノズルが母材に接触することがなく、先端の消耗と接触による不具合を防ぎます。
ガイドスケール

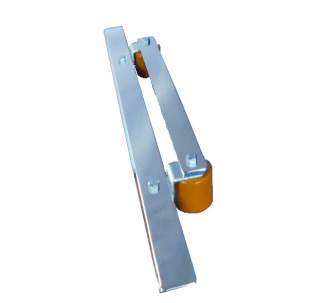

溶断用スケール
マグネットで母材に簡単固定
火口の高さを一定に保ちながらの移動が可能
| 長 さ ：500㍉ （250㍉、800㍉もあります。） |
| 重 量 ：1600ｇ |
| 磁 力 ：30kgf |
ボンベカバー・ハンドル・パッキン
高圧ガス保安法により、「容器（ボンベ）は常に40℃以下の温度に保つこと」と定められています。
過熱防止ボンベカバー

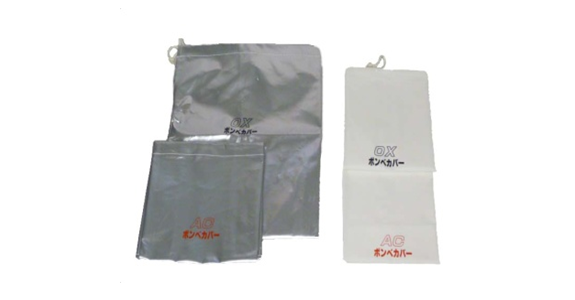

ボンベカバー 白
材質：白ターポリン製（防炎2類）
耐候性、防水性に優れ、日よけ、延焼防止を目的とした商品です。火花を受ける為には使用できません。

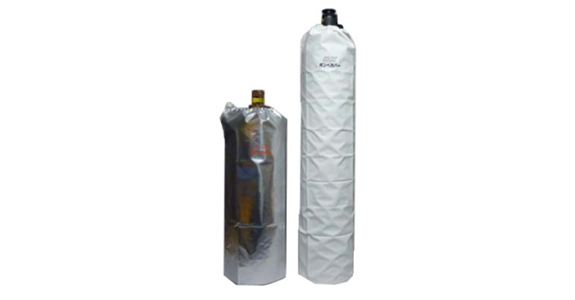

アルミボンベカバー
材質：アルミ蒸着ポリエステル製
熱反射特性をいかし、優れた断熱・遮光性（99.9％以上の遮光率）と機械的強度と柔軟性を持ち合せた高性能な商品です。
| 品 名 | 材 質 | 備 考 | |
|---|---|---|---|
| サンソボンベカバー | 白 | アルミ | サンソ7m³用 印刷付 |
| アセチレンボンベカバー | 白 | アルミ | アセチレン7㎏用 印刷付 |
| ボンベカバー | 白 | アルミ | 炭酸30㎏用、サンソ以外の7m³用 |
| 小瓶用ボンベカバー | 白 | アルミ | 0.5・1.5・2・3m³ などの小瓶用 |
| プロパンボンベカバー | 白 | アルミ | 10・20・30・50㎏用、溶断用混合ガス用 |
| LGCカバー | 白 | アルミ | LGC用（都度サイズを指定してください） |
| カードルカバー | 白 | アルミ | カードル用（都度サイズを指定してください） |
| その他カバー | 白 | アルミ | ボンベ以外でも、仕様にあわせて製作いたします。 |

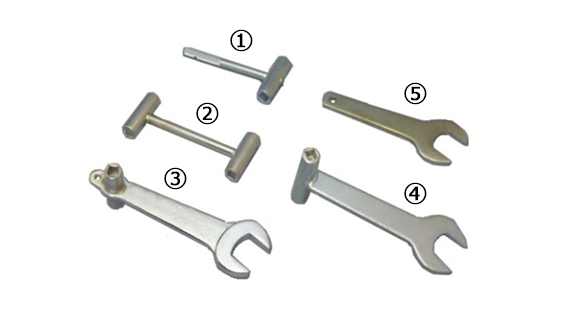

各種ボンベ開閉ハンドル
| № | 品 名 | 全長㍉／重さg | 備 考 |
|---|---|---|---|
| ① | T型ハンドル | 130／175 | 穴付 □8－□10㍉ |
| ② | H型ハンドル | 145／225 | □7－□8－□9－□10㍉ |
| ③ | スパナ付ハンドル S | 197／355 | 鋳物メッキ 穴付 □8－□10㍉ |
| ④ | スパナハンドル | 185／295 | 標準品 □8－□10㍉ |
| ⑤ |
□8㍉ → サンソ用 □10㍉ → アセチレン用

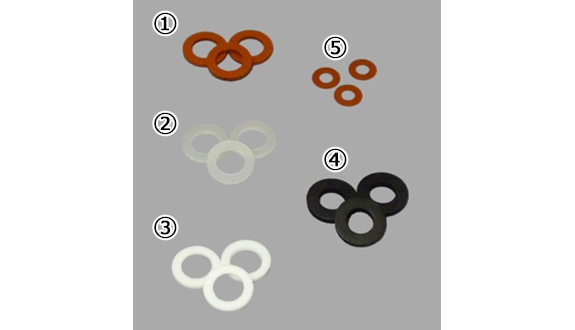

各種パッキン

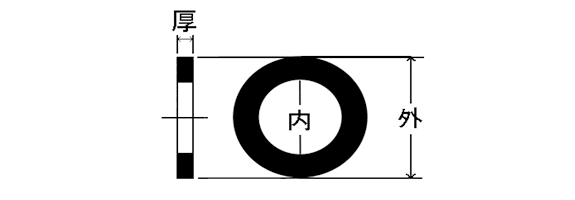

| № | 品 名 | サイズ厚×内径×外径 | 用 途 |
|---|---|---|---|
| ① | ゲージパッキン 薄 | 1.2×11×18㍉ | W22／14用 O2、N2、Ar等 硬質圧縮紙製の低コスト品 |
| ① | ゲージパッキン 厚 | 2.0×11×18㍉ | |
| ② | ナイロンパッキン | 2.0×11×18㍉ | W22／14用 硬質 幅広く使える |
| ② | ナイロンパッキン配管用 | 2.0×11×16.5㍉ | 3/4-16UNF配管調整器用 |
| ③ | テフロンパッキン | 2.0×11×18㍉ | W22／14用 軟質 幅広く使える |
| ④ | アセチレン容器用パッキン | 3.5×10×19㍉ | アセチレン容器充てん口用 ゴム製 |
| ⑤ | 圧力計用パッキン 薄 | 0.5×5.5×11㍉ | 調整器の圧力計1/4用 硬質圧縮紙製の低コスト |
| ⑤ | 圧力計用パッキン 厚 | 1.0×5.5×11㍉ | |
| ダイフロンパッキン | 2.0×11×18㍉ | W22／14用 硬質 幅広く使える | |
| LP口用Rパッキン | 6.0×10×17㍉ | プロパン用 ゴム製 | |
| Rパッキン BSBM製 | 3×11×15.4㍉ | W22のパッキン当式をR当式にかえる |
ライター・そうじ針

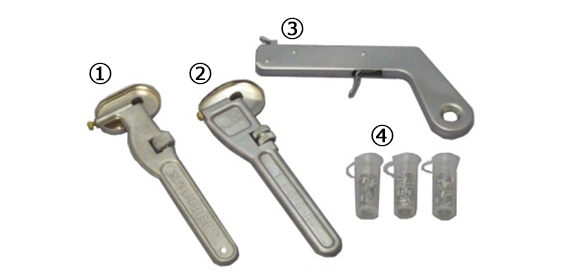

各種ライター
| № | 品 名 | 全長㍉ | 重さg | 備考 |
|---|---|---|---|---|
| ① | サンライター | 164 | 57 | |
| ② | タイガーライター | 162 | 61 | |
| ③ | ピストルライター | 173 | 91 | ガス抜き穴付 |
| ④ | ライター替石（100個入） | ／ | ／ | ①、②、③用替石 |
| № | 品 名 | 全長㍉ | 重さg | 備考 |
|---|---|---|---|---|

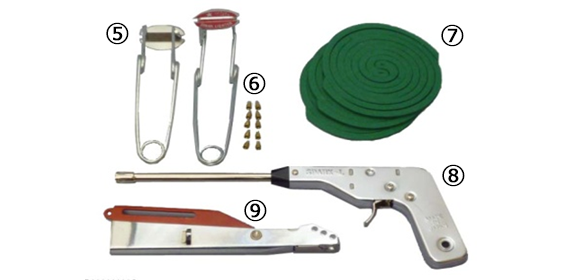

| ⑤ | スパークライター （点火器） |
160 | 43 | |
| ⑥ | スパークライター替石（10個入） | ／ | ／ | |
| ⑦ | 巻線香（30個入） | ／ | ／ | |
| ⑧ | 電子ライター スパークL | 280 | 175 | ピストル型、電子式の定番 |
| ⑨ | 電子ライター | 190 | 143 |

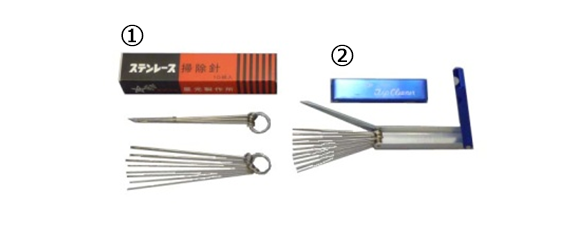

各種火口そうじ針
| № | 品 名 | 備考 |
|---|---|---|
| ① | ステンそうじ針（10本1箱） | 針長110㍉ 8種類の針 |
| ② | ケース入そうじ針 大 | 針長80㍉ 10種類の針とヤスリ |
| ③ | ケース入そうじ針 小 | 針長55㍉ 13種類の針とヤスリ |

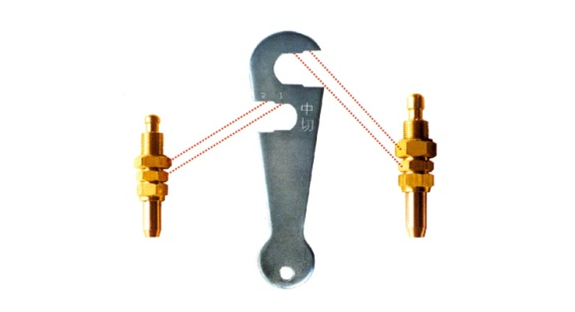

火口締付け用スパナ
中切・A切火口と吹管の取付に便利なアイテム。
- 中切は16㍉幅、19㍉幅
- A切は19㍉幅、22㍉幅
- 全長160㍉ 重さ190g
ガスもれ検知剤
配管結合部に軽くスプレーするだけで、ガス漏れを簡単に発見できます。
わずかなガス漏れでも確実に泡が発生し検知します。
検知液は不燃性で、金属・塗装・ゴム・プラスチック等に対して腐食、劣化、変色などの影響はありません。
- 内容量 350g スプレー式
