高圧ガス・配管
高圧ガス
高圧ガスとは、貯蔵や輸送に便利なように圧縮されているガス、圧縮または冷却されて液体となっているガスで、法で定められた圧力以上のものをいい、私たちの生活に必要なもので、あらゆる場面で活躍しています。
| ガス名 | 用 途 |
|---|---|
| 酸 素 | 溶断、溶接、医療、活魚 |
| 窒 素 | 食品、タイヤ、気密 |
| 炭 酸 | 溶接、食品 |
| アルゴン | 溶接、分析 |
| ヘリウム | 風船、溶接、分析、超電導 |
| ガス名 | 用 途 |
|---|---|
| アセチレン | 溶断、溶接、熱処理 |
| 水 素 | 金属冶金、硝子 |
| アンモニア | 公害防止、肥料 |
| プロパン | 溶断 |
| 混合ガス | レーザー、溶接 |
上記以外のガスについては問い合わせください。
高圧ガス容器
容器の大きさはさまざまで、小さいものでは手で持って運べるものや背丈ほどの容器は転がして運びます。
また、液状にすることによって、大きいものではローリ車で運ぶことも可能です。
- 主な種類と寸法（下記サイズは目安です。）
| 名 称 | ガス量 （炭酸ガス） | 内容積L | 外径㍉×容器長さ㍉（全長㍉） | 総質量kg |
|---|---|---|---|---|
継目なし容器 酸素、窒素、炭酸、アルゴン ヘリウム、水素、混合ガス | 0.5㎥ （2.5㎏） | 3.4 | 101×560（645） | 5.5 |
| 1.5㎥ （7.0㎏） | 10.2 | 140×810（948） | 12 | |
| 2.0㎥ （10 ㎏） | 13.4 | 165×795（933） | 15.5 | |
| ー （30 ㎏） | 40.2 | 232×1190・216×1365 | 51 | |
| 7.0㎥ （ ー ） | 46.7 | 232×1365 | 54 | |
アセチレン容器 | 0.6㎏ | 3.6 | 191.4×198（290） | 6.5 |
| 2.2㎏ | 12.5 | 220.8×439（532） | 18 | |
| 7.2㎏ | 41 | 260.6×945（1038） | 53 | |
LPガス容器 | 10 ㎏ | 24 | 300×444（554） | 12 |
| 20 ㎏ | 47 | 318×731（841） | 19 | |
| 50 ㎏ | 118 | 366×1267（1407） | 35.5 |
高圧ガス容器運搬車・ボンベスタンド
運搬車
ＦＡ－３
| FA-3型 | 酸素7㎥、アセチレン7㎏用の定番品 ノーパンクタイヤ 仕切板付タイプもあり |
|---|---|
| FE型 | 7㎥容器の1本用 ノーパンクタイヤ |
| FG型 | 酸素7㎥、アセチレン7㎏用 大型のノーパンクタイヤ 仕切板付タイプもあり |
上記以外にプロパン用、小瓶用等あります。

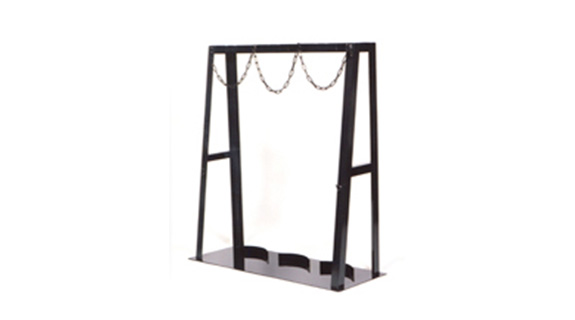

ボンベスタンド
３本立
| 7㎥容器用 | 1本用～5本用まで各サイズあり |
|---|---|
| 1.5㎥容器用 | 1本用～5本用まで各サイズあり |
防災工具

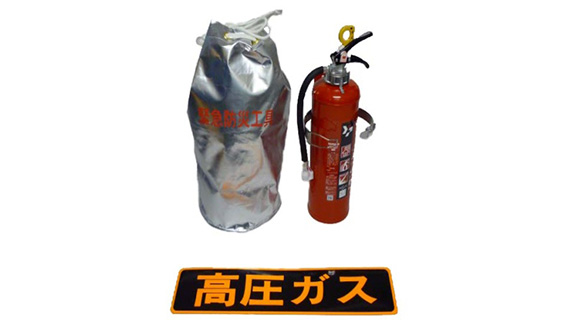

高圧ガス用緊急防災工具セット
高圧ガス保安法で「可燃性ガス又は酸素の充填容器等を車両に積載して移動するときは、消火設備並びに災害発生防止のための応急措置に必要な資材及び工具等を携行すること、該当車両の前方後方から見やすい箇所に警戒標を掲げること。」 義務づけられ、緊急防災工具セット（①、②、③）は日常簡単に入手しづらい資材、工具をセットした商品です。
① 緊急防災工具の構成
| 品名 | 仕様 | 備考 |
|---|---|---|
| 収納バケツ袋 | 断熱防水アルミ製 | バケツとしても使用できます |
| 赤旗 | 危険告知、避難誘導 | |
| 非常信号灯 | 電池付 | 夜間の危険告知、避難誘導 |
| 懐中電灯 | 電池付 | 夜間の視界確保 |
| メガホン | 黄色 | 危険告知、連絡用 |
| ロープ | 15ｍ×2本 | 容器の転倒防止、危険個所の立入禁止明示 |
| 漏えい検知剤 | スプレー式350g入 | 漏えい箇所の発見 |
| 容器開閉ハンドル | Ｈ型 | 容器開閉バルブの漏えいを止める |
| 容器グランドスパナ | 3連型 | 容器バルブの漏えいを止める |
| 革手袋 | 床革製５本指 | 作業時に使用 |
| 木ハンマー | 45Φ | 木栓の打込み |
| 木栓 | ６Φ×３本 | 漏えい箇所の打込み |
| 〈オプション〉 | ||
| タイヤ止め ロープ付 | 木製72角×150㍉ | サイズによっては別品になります |
② 高圧ガス警戒表 車幅によって、警戒標のサイズが変わり、黒字に蛍光文字で「高圧ガス」と明記したもの。
| 区 分 | 警戒標のサイズ | 「高圧ガス」警戒標の種類 |
|---|---|---|
| 車幅1.70m以下 | 110×510㍉ | シール ・ マグネット 片面鉄板（穴3ツ付）・両面鉄板（穴3ツ付） |
| 車幅1.98m未満 | 120×600㍉ | |
| 車幅1.98m以上 | 150×750㍉ | |
| すべての車両 | 300×300㍉ | シール・マグネット・片面鉄板（穴4ツ付）・両面鉄板（穴4ツ付） |
車両の前方及び後方から見やすい位置に掲げる事
③ 消火設備
薬剤の種類は粉末消火剤です。
| ガス名 | ガス量 | 能力×備付け個数 | 備付け消火器例 |
|---|---|---|---|
| LPガス 可燃性ガス 酸 素 | 100㎥（1，000㎏） 超える | B－10以上×2個以上 | YAM－20X×2個以上 |
| 100㎥（1，000㎏） 以下 | B－10以上×1個以上 | YAM－20X×1個以上 | |
| 15㎥ （150㎏） 以下 | B－3以上×1個以上 | YAM－ 4×1個以上 | |
| 毒性ガス | 100㎥（1，000㎏） 超える | B－6以上×1個以上 | YAM－10×1個以上 |
| 100㎥（1，000㎏） 未満 | B－3以上×1個以上 | YAM－ 4×1個以上 |
都道府県、またはガスの種類によっては資材、工具等がかわることがありますので、事前に確認ください。また、上記以外に携行書面等が必要になります。
集合装置

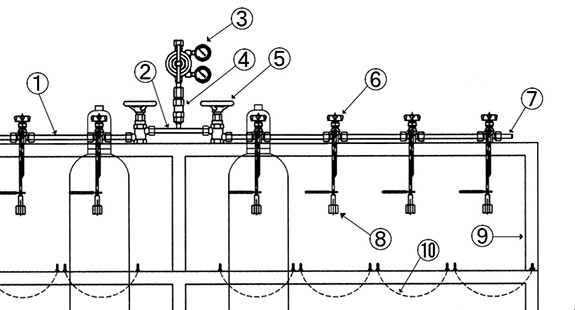

集合装置
| No. | 品名 | 備考 |
|---|---|---|
| ① | 集合管 | 下記参照下さい |
| ② | Ｔ字管 | 下記参照下さい |
| ③ | 装置用調整器 （炭酸は加温器が必要） | 都度お問合せ下さい |
| ④ | ストレーナー （アセチレンは防爆器） | 下記参照下さい |
| ⑤ | 切替バルブ | 下記参照下さい |
| ⑥ | ネックバルブ（三方弁） | 下記参照下さい |
| ⑦ | メクラ栓 ナット付 | 高圧継手⑧参照下さい |
| ⑧ | 連結管 | 下記参照下さい |
| 連結ホース | 下記参照下さい | |
| ⑨ | 架台 | 都度お問合せ下さい |
| ⑩ | チューン（4.5㍉） | 長さのご指定下さい |
集合装置部材

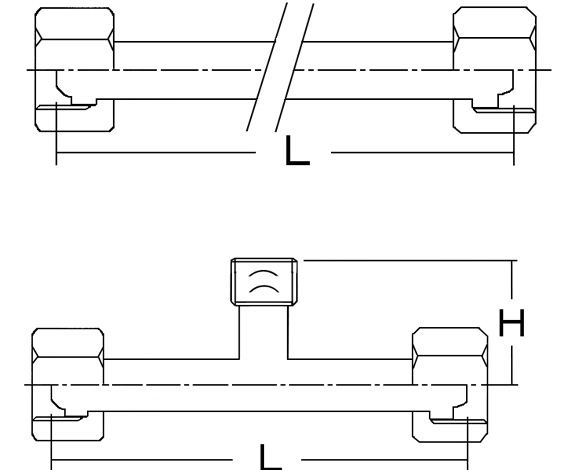

① 集合管・② Ｔ字管
部材等の接続に
| 出入口接続 | 全長L | 材質 | 最高使用圧力 | |
|---|---|---|---|---|
| 集合管 | W22／14山 R当 袋ナット 右 | 78㍉ | パイプ： SUS304TP 外径16㍉ 内径10㍉ 袋ナット：BS製 | 20MPa |
| 88㍉ | ||||
| 108㍉ | ||||
| 238㍉ | ||||
| 288㍉ | ||||
| T字管 | W22／14山 R当 袋ナット 右 ×2 W22／14山 P当 オスネジ 右 ×1 | L：218㍉ H：41㍉ |
U字管・L字管タイプ、SUS製もあります。

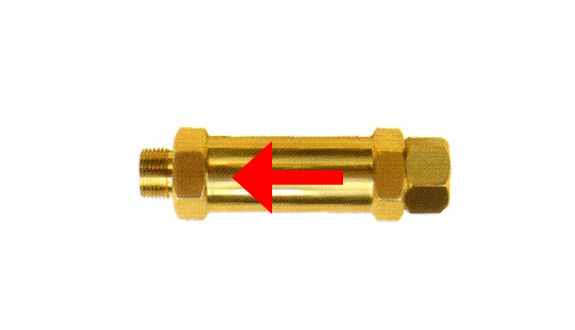

④ ストレーナー・防爆器

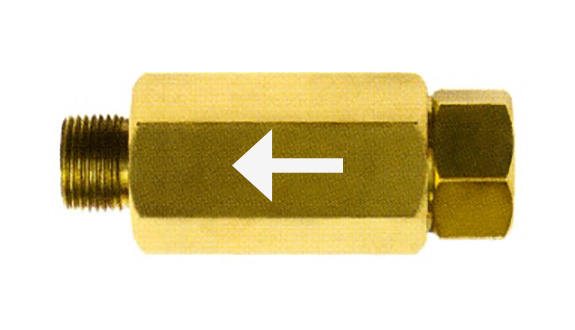

Ⅰストレーナー
ガスに含まれる異物の除去に

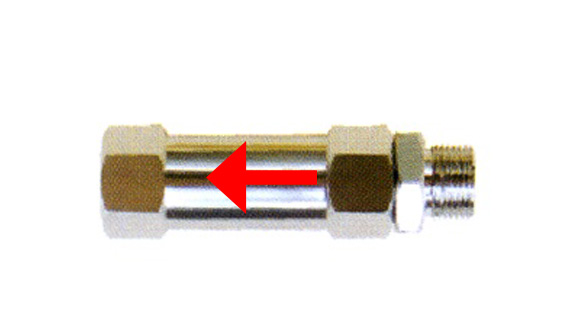

Ⅱ小防爆器
アセチレンの分解爆発の防止に
Ⅲ大防爆器
アセチレンの分解爆発の防止に
| 入口接続（T字管側） | 出口接続（調整器側） | 全長 | 材質 | フィルター | 最大使用圧力 | |
|---|---|---|---|---|---|---|
| Ⅰ | W22／14山 P当 メスネジ 右 | W22／14山 P当 オスネジ 右 | 107㍉ | BS製 | SUS304 （焼結金属）40μ | 20MPa |
| Ⅱ | W22／14山 P当 オスネジ 右 | W22／14山 P当 メスネジ 右 | 115㍉ | SUM | SUS304 （金網） | |
| Ⅲ | W22／14山 P当 メスネジ 右 | W22／14山 P当 オスネジ 右 | 141㍉ | BS製 | ネオビート |
SUS製あります。
この商品は逆止弁ではありません。逆止弁（ガスの逆流防止器）は別にご用意あります。

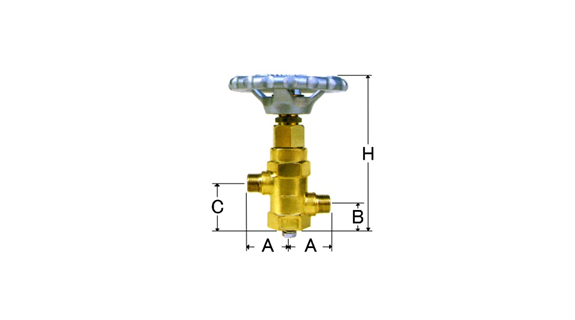

⑤切替バルブ I

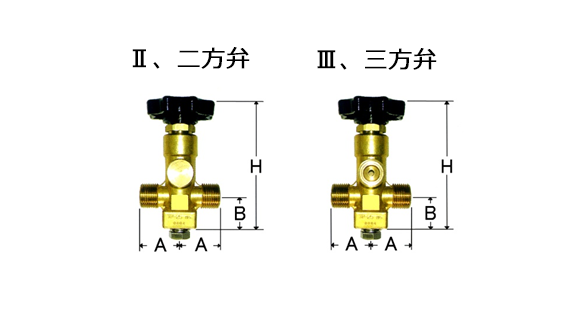

⑥ネックバルブ Ⅱ・Ⅲ
| № | 入口接続 | 出口接続 | 口径 | 材質 | 寸法 | 最高使用圧力 | 備考 |
|---|---|---|---|---|---|---|---|
| Ⅰ | W22／14山 R当 オスネジ 右 | 14Φ |
BS製 |
A：44㍉ |
20MPa |
SUS製あります |
|
| W30／14山 R当 オスネジ 右 | |||||||
| Ⅱ | W22／14山 R当 オスネジ 右 | ― |
A：34㍉
|
アングル弁、パージ弁、低温用SUS製あります |
|||
| Ⅲ |
W22／14山 P当 オスネジ 右 ×1 （真中） |
W22／14山 R当 オスネジ 右 ×2 （横横） |
― | ||||

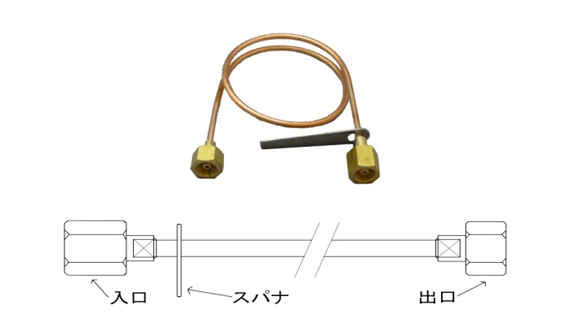

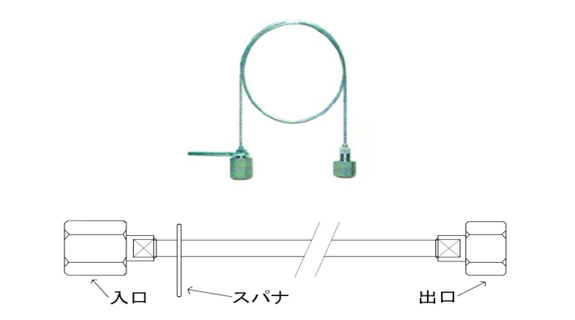

⑧-B 連結管（銅管）
| 使用ガス |
入口接続 （容器側） |
出口接続 （集合装置側等） |
最高使用圧力 | 材質 | 全 長 |
|---|---|---|---|---|---|
|
①酸素、窒素、炭酸アルゴン等 （関東式） |
W22／14山 P当 袋ナット長 右 |
W22／14山 P当 袋ナット短 右 |
20MPa |
銅管 C1220T 外径8φ内径6φ袋ナット、 スリーブはBS製 |
1,000L（標準仕様） 標準以外の長さも製作します |
|
②酸素、窒素等 （関西式） |
W23／14山 R当 オスネジ 右 |
||||
| ③水素 |
W22／14山 P当 袋ナット長 左 |
||||
| ④ヘリウム |
W21／14山 P当 袋ナット長 左 |
銅管の標準構成はスパナ付ですが、他に丸ハンドル式、逆止弁付があります。
カードル用銅管、上記以外の仕様、製作可能です。
集合装置部品

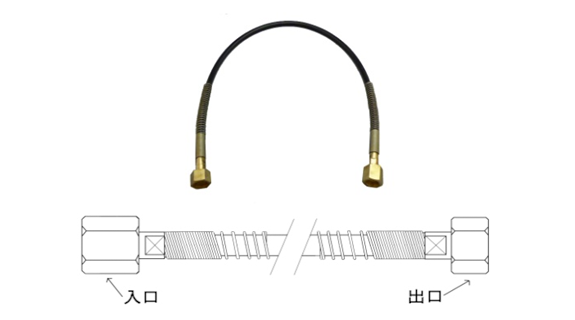

⑧-H 連結ホース
| 使用ガス | 入口側（容器） | 出口側（集合装置等） | 最高使用圧力 | 材質 | 全 長 |
|---|---|---|---|---|---|
|
①窒素、アルゴン等 （関東式） |
W22／14山 P当 袋ナット長 右 |
W22／14山 P当 袋ナット短 右 |
20MPa |
ナイロン袋ナット、 スリーブはBS製 |
1,000L（標準仕様） 標準以外の長さも製作します |
|
②窒素、アルゴン等 （関西式） |
W22／14山 P当 袋ナット長 右 |
||||
|
③炭酸 （気化） |
W22／14山 P当 袋ナット長 右 |
14MPa |
|||
| ③アセチレン |
アセチレン枠式 （枠は別売） |
||||
| ④LPG |
W22．5／14山 R当 オスネジ 左 |
R1／4 （PT1／4オス） |
⑧-S 連結管（ステンレス）
| 使用ガス |
入口接続 （容器側） |
出口接続 （集合装置側等） |
最高使用圧力 | 材質 | 全長 |
|---|---|---|---|---|---|
|
①酸素、窒素、炭酸アルゴン等 （関東式） |
W22／14山 P当 袋ナット長 右 |
W22／14山 P当 袋ナット短 右 |
20MPa |
SUS製 6．35φ 4φあります |
1,000L（標準仕様） 標準以外の長さも製作します |
| ③水素 |
W22／14山 P当 袋ナット長 左 |
||||
| ④ヘリウム |
W21／14山 P当 袋ナット長 左 |
||||
|
⑤酸素、窒素、炭酸アルゴン等 （関東式） |
W22／14山 P当 ナット長 右 |
外径6.35ΦSUS管 |
|||
| ⑥アセチレン |
アセチレン枠式 （枠は別売） |
2.0MPa |
SUS管の標準構成はスパナ付です。（アセチレン用は無し）
上記以外の仕様も製作可能です。

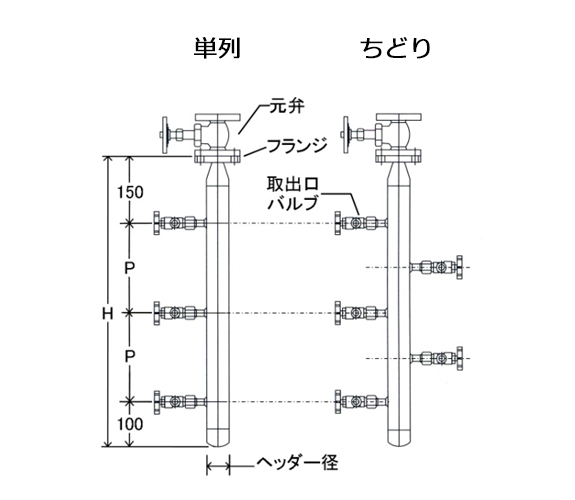

配管ヘッダー
配管用ヘッダー構成
基本構成以外の仕様も製作可能です。
（取出口バルブが無い型もあります。）
≪基本構成≫
① ガス名の確認
② 元弁
- 有り（禁油仕様品）
- 有り（非禁油仕様品）
- 無し
③ フランジ（F）サイズ ・ ヘッダー（H）径
- F：15A H：40A
- F：20A H：40A
- F：20A H：50A
フランジはJIS10K（固定）仕様です。
ヘッダー径40A・・外径48．6Φ、50A・・外径60．5Φ
④ 列型・取出口バルブ数・バルブピッチ（P）
| 型 | バルブ数 | 全長H （P：200㍉） | 全長H （P：250㍉） |
|---|---|---|---|
| 単列型 | 2 | 450㍉ | 500㍉ |
| 3 | 650㍉ | 750㍉ | |
| 4 | 850㍉ | 1,000㍉ | |
| 5 | 1,050㍉ | 1,250㍉ | |
|
ちどり型
|
2＋1 | 450㍉ | 500㍉ |
| 2＋2 | 550㍉ | 625㍉ | |
| 3＋2 | 650㍉ | 750㍉ | |
| 3＋3 | 750㍉ | 875㍉ |
⑤ 取出口バルブ 出口ネジサイズ（詳しく下記参照）
- M16－P1．5 オスネジ 右・左
- 3／4UNF P当 オスネジ 右・左
- W22／14 P当 オスネジ 右・左

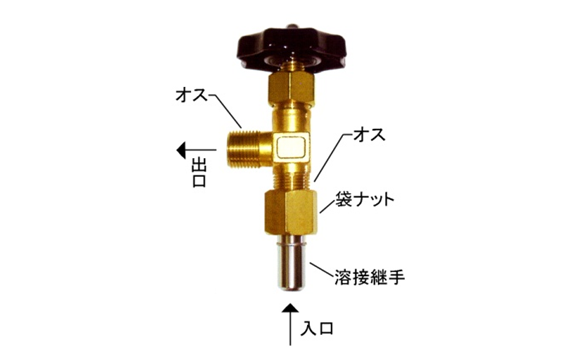

取出口バルブ
ハンドルカラー
●黒 ：酸素
●赤 ：アセチレン
プロパン
●灰色：窒素
アルゴン
●緑 ：炭酸
| № | 入口接続（ヘッダー側） | 出口接続（調整器、ホース差側） | 材質 | 最高使用圧力 |
|---|---|---|---|---|
| Y1 |
G3／8オスネジ R当 （袋ナット 溶接継手9－13Φ付） |
3／4UNF P当 オスネジ 右・左 |
本体：BS製
溶接継手：SS製 |
0．99MPa |
| Y2 |
M16－P1．5 オスネジ 右・左 |
|||
| Y3 |
W22／14 P当 オスネジ 右・左 |
|||
| Y6 |
W22／14 P当 袋ナット 右 |
3／4UNF P当 オスネジ 右・左 |
||
| Y7 |
M16－P1．5 オスネジ 右・左 |
|||
| Y8 |
W22／14 P当 オスネジ 右・左 |
|||
| C1 |
M18－P1.5 オスネジ P当 （袋ナットパッキン 溶接継手13Φ付） |
3／4UNF P当 オスネジ 右・左 |
||
| C2 |
M16－P1．5 オスネジ 右・左 |
|||
| C3 |
W22／14 P当 オスネジ 右・左 |
※配管新ネジ3／4UNFと旧配管ネジW22／14の継手はガス用継手③を参照下さい。
取出口用 袋ナット・ホース差はホース継手を参照下さい
