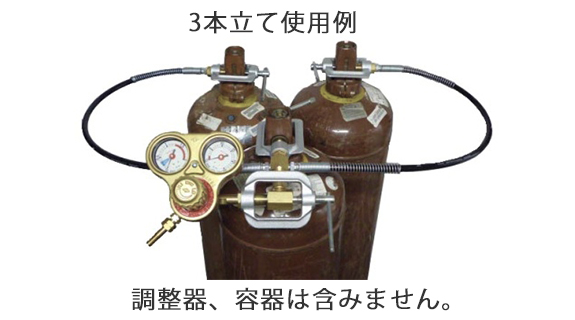

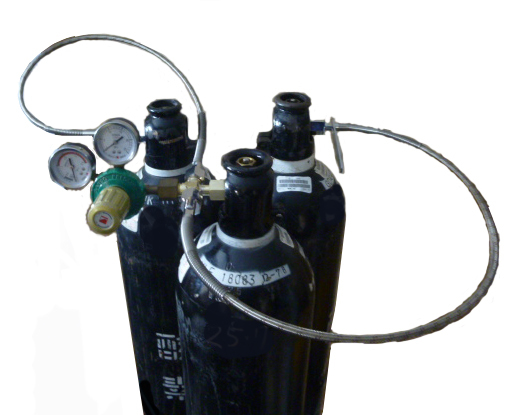

NS連結器
まとめて、ガスを使いたい時に
2本又は、3本の容器を1台の調整器で使用することが出来ます。
| No. | 品 名 | 仕 様 |
|---|---|---|

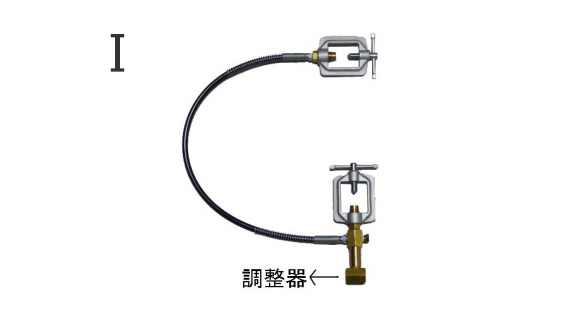

| Ⅰ | アセチレン用連結器 2本立て用 | ホース800㍉×1本 アセ枠×2個 |

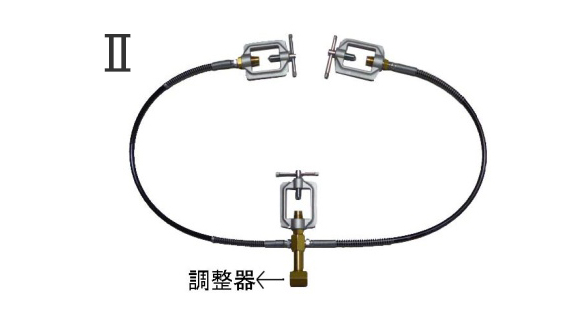

| Ⅱ | アセチレン用連結器 3本立て用 | ホース800㍉×2本 アセ枠×3個 |
| Ⅲ | サンソ（関東式）用連結器 2本立て用 | 連結管1000㍉×1本 |
圧接用調整器・ 圧接用乾式安全器（逆火防止器）
| 品 名 | 高圧圧力計 | 低圧圧力計 | 標準流量 | 入口接続 | 出口接続 |
|---|---|---|---|---|---|
サンソ調整器 関東式 |
25MPa | 2.5MPa | 35㎥／h | W22／14P 袋ナット 右 |
M16 P1.5 オス 右 袋ナット ホース差8Φ付 |
サンソ調整器 関西式 | W23／14R オスネジ 右 |
||||
アセチレン 調整器 | 2.5MP | 0.2MP | 6㎥／h | アセ枠式 | M16 P1.5 オス 左 袋ナット ホース差10Φ付 |
アセチレン 乾式安全器 | ― | ― | 6㎥／h | M16 P1.5 袋ナット 左 | M16 P1.5 オス 左 |

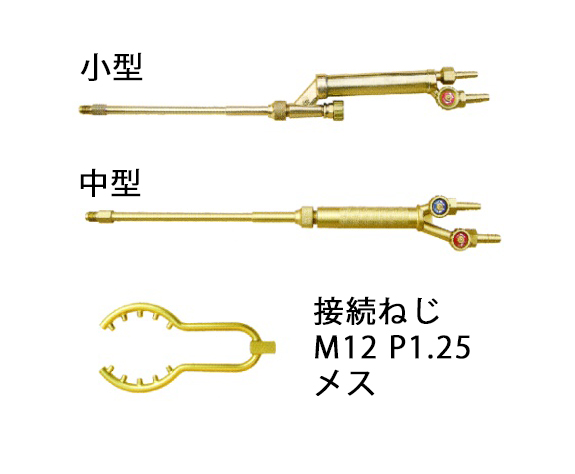

吹管（バーナー）・火口
| 品 名 | 圧接棒径㍉ | 火口数 | 全長・重量 | 備 考 |
|---|---|---|---|---|
| 小型吹管 | 22 | 8 | 520㍉ 740g （吹管） |
サオが手締めのため、火口の角度調整が簡単にできる |
| 25 | 8、10 | |||
| 29 | 8、10、12 | |||
| 32 | 10、12 | |||
| 中型吹管 | 35 | 10、12 | 520㍉ 840ｇ （吹管） |
|
| 38 | 12、16 | |||
| 51 | 16、18 |

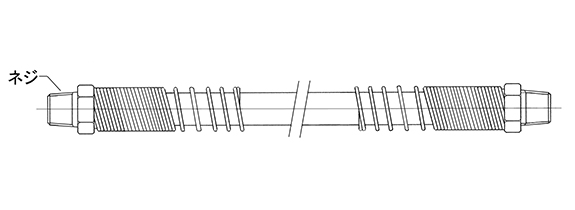

油圧用超高圧ホース・カップラー
・超高圧ホース仕様
最高使用圧力 ： 68.6MPa（700kgf／㎠）
ホ－ス内径 ： 6・3Φ（他サイズに変更可）
構造 ： 合成ゴム（2Wワイヤ入）
両端金具 ： R3／8(PT3／8オス)SS製・スプリング付
ホース長 ： ご指定ください。
・カップラーメーカー ： ブリヂストン、横浜ゴム、日東工器等
各種ジョイント・バルブ

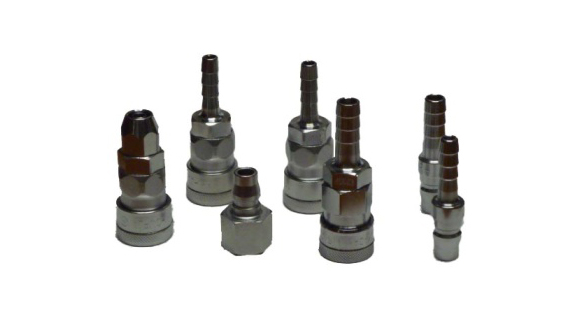

エアーカップラー（SS）
低価格エアージョイント
メスネジ用、オスネジ用
ホース用、ウレタンホース用あり
Ｎ社互換性あります

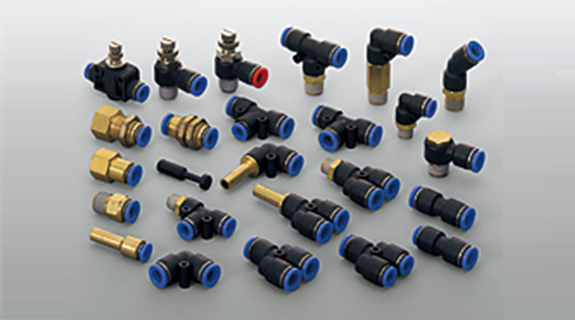

チューブ用ワンタッチフィッティング
チューブ（ナイロン、ウレタン）継手
多種多様な形状、低価格
使用流体：空気
最高使用圧力：0.9MPa
使用温度範囲：0~60℃

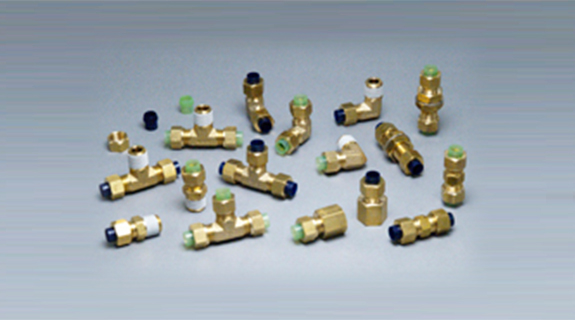

チューブ用ねじ込み継手
多種多様な形状
使用流体：空気、水、一般作動油
最高使用圧力：チューブに準ずる
使用温度範囲：水 0~70℃
空気、一般作動油 －40~80℃

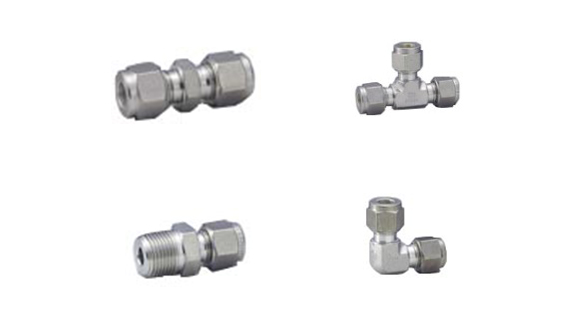

ハイロック
チューブ、SUS管、銅管など
幅広い用途の継手
多種多様な形状、低価格
高圧タイプ、広範囲な温度範囲
Swagelok相当品

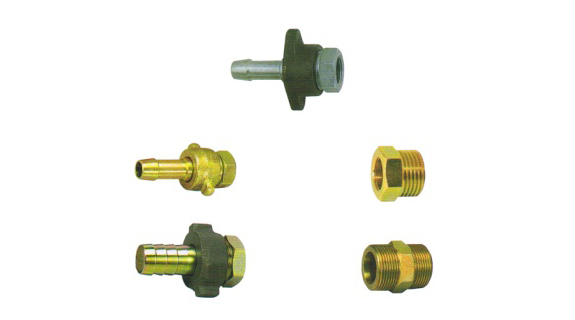

コンプレッサー用継手
①東洋型
②インガソール型
呼び径：12~50
スパット、ダブルスパットあり

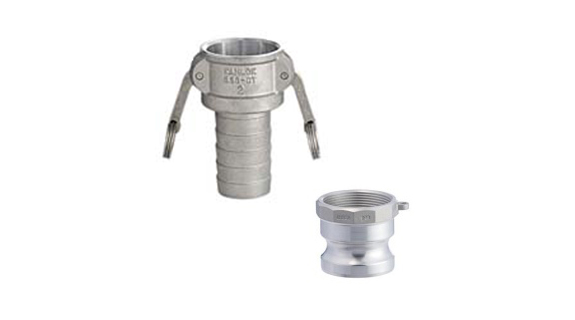

カムロック・レバーロック式カップリング
液体・気体・粉粒体と広範囲に使用でき、材質もアルミ、樹脂、BS、SUS製と選べます。
12φ～200φの大口径
ネジ付、ホース用等あります

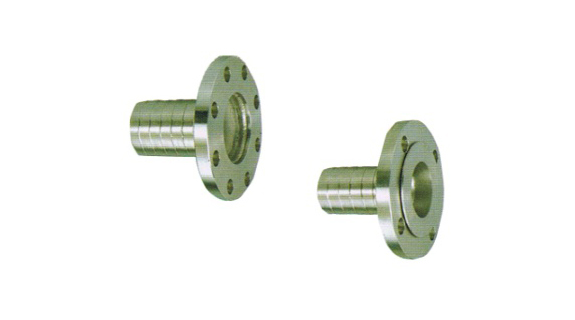

フランジ接手
固定式、ルーズ式の2種類
材質：鉄メッキ、SUS、樹脂
ホース径：12~250φ
フランジ ： JIS5K、10K
ネジ式フランジ、フランジパッキンあります

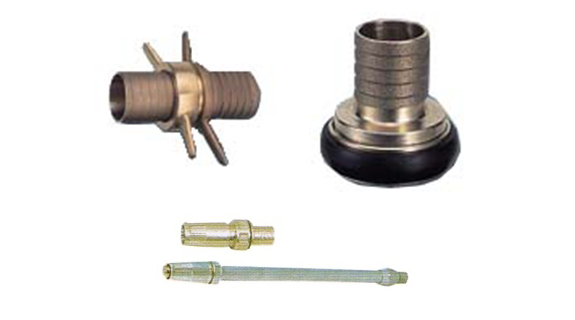

消防・散水用継手
ワンタッチ町野式
ハンドル付中島接手
並山接手
散水ノズル
BS製ハンドル式バルブ

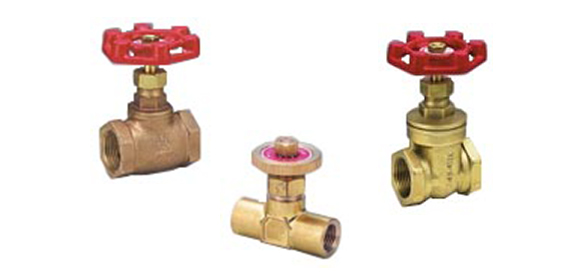

| 品 名 | 流 体 | 最高使用圧力 ＭＰａ（常温） | 使用温度範囲 ℃（凍結不可） | 呼び径 |
|---|---|---|---|---|
| グローブバルブ | 冷温水、油、エア | 0.98 | －10~80 | 1／2～1インチ |
| ゲートバルブ | 冷温水、油 | 1.18 | －20~120 | 1／4~1インチ |
| ニードル式バルブ | 冷温水、油、エア | 6.8※ | －20~80 | 1／8~3／8 |
グローブ、ゲートバルブはSUS製あります。 ※形状により最高使用圧力はかわります

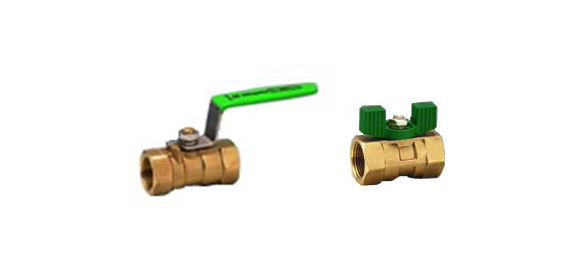

BS製ボールバルブ
流体：常温の水、油、ガス（可燃、毒性は除く）
最高使用圧力：4.12MPa
使用温度範囲：－20~200℃（凍結不可）
呼び径：1／8~2インチ
蝶ネジハンドル式あり、SUS製あります
BS製コック
ピーコック、メートルコック
エアーコック、二方エアーコック
などあります。
